Brak symbolu - klasa bezpieczeństwa 0
Ochronę przed porażeniem elektrycznym stanowi izolacja podstawowa. Wprzypadku uszkodzenia izolacji ochronę przeciwporażeniową powinny zapewnić odpowiednio korzystne warunki środowiskowe oraz położenie urządzenia poza dotykiem bezpośrednim.
- klasa bezpieczeństwa I
W urządzeniach z I klasą ochronności bezpieczeństwo zapewnione jest poprzez połączenie wszystkich czynnych przewodzących elementów z przewodem ochronnym lub bezpośrednio z uziemieniem.
- klasa bezpieczeństwa II
W urządzeniach z II klasą ochronności bezpieczeństwo zapewnione jest przez zastosowanie izolacji podwójnej lub wzmocnionej, której w danych warunkach środowiskowych i przy napięciu znamionowym uważa się za nie do przebicia.
- klasa bezpieczeństwa III
Ochrona przeciwporażeniowa w urządzeniach III klasy ochronności jest zapewniona przez obniżenie napięcia zasilania do wartości bezpiecznej w danych warunkach środowiskowych.
Brak symbolu
Odpowiednie do montowania na niepalnych powierzchniach (kamień, beton).
Odpowiednie do montowania na normalnie palnych powierzchniach. Materiały o temperaturze palenia powyżej 200°C.
Odpowiednie do montowania na łatwo palnych powierzchniach. Materiały o temperaturze palenia poniżej 200°C.
Trzonek to część lampy służąca do jej umocowania w oprawce, zwykle również do jej połączenia z obwodem zasilającym. Rodzaj trzonka i odpowiadającej mu oprawki zazwyczaj opisywany jest jedną lub kilkoma literami oraz liczbą wskazującą przybliżony wymiar trzonka w milimetrach (przeważnie średnicę lub rozstaw bolców).

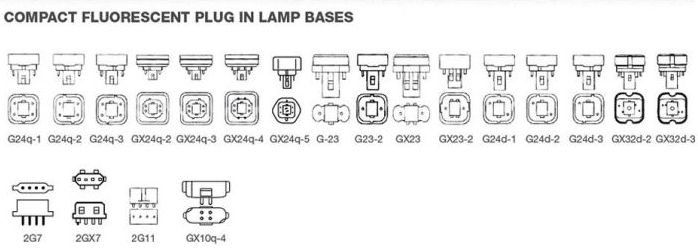

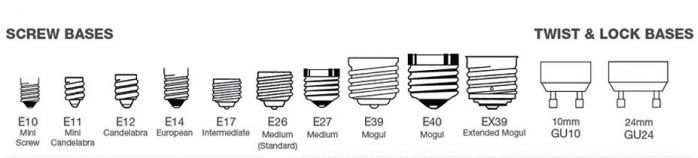

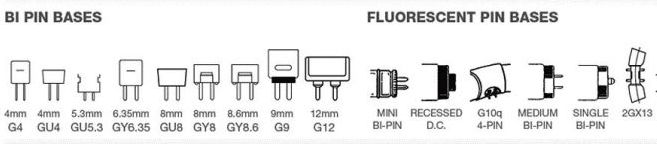

Najczęściej spotykane rodzaje trzonków:
Stopień zabezpieczenia przed nieumyślnym kontaktem z częściami pod napięciem (I)
0 - brak ochrony
Brak specjalnych środków ochrony.
1 - ochrona przed ciałami stałymi o wielkości ponad 50mm
Duża powierzchnia ciała ludzkiego, równa np. powierzchni dłoni (brak zabezpieczenia przed dotykiem). Ciała stałe o średnicy ponad 50mm.
2 - ochrona przed ciałami stałymi przekraczającymi 12mm
Palec lub podobne przedmioty o długości nie przekraczającej 80mm. Ciała stałe o średnicy nie przekraczającej 12mm.
3 - ochrona przed ciałami stałymi przekraczającymi 2,5mm
Narzędzia, drut, itp. o średnicy lub grubości przekraczającej 2,5mm. Ciała stałe o średnicy powyżej 2,5mm.
4 - ochrona przed ciałami stałymi przekraczającymi 1mm
Drut lub taśma o grubości 1 mm Ciała stałe o średnicy 1mm.
5 - pyłoodporność
Niewielka ilość pyłu przedostaje się do wnętrza osłony, lecz jest tak mała, że nie wywiera ujemnego wpływu na pracę wyposażenia.
6 - pyłoszczelność
Pył nie przedostaje się do wnętrza osłony.
Stopień zabezpieczenia przed wilgocią (P)
0 - brak ochrony
Brak specjalnych środków ochrony.
1 - ochrona przed pionowo wpadającymi kroplami wody
Padające pionowo krople wody nie mogą wywołać szkodliwych skutków w urządzeniu.
2 - ochrona przed kroplami wody przy przechyleniu do 15°
Padające pionowo krople wody nie mogą wywołać szkodliwych skutków przy przechyle osłony urządzenia do 15° względem położenia normalnego.
3 - ochrona przed rozpylona wodą
Rozpylona woda padająca pod kątem 60° od pionu nie powinna wywołać szkodliwych efektów.
4 - ochrona przed bryzgami wody
Woda rozbryzgiwana na osłonę z dowolnego kierunku nie powinna wywołać szkodliwych skutków.
5 - ochrona przed strugami wody
Woda z dyszy skierowana na obudowę z dowolnego kierunku nie powinna wywołać szkodliwych skutków.
6 - ochrona przed falami
Woda po zalaniu falą lub od silnej strugi nie może dostać się do wnętrza osłony w takiej ilości, aby wywołać szkodliwe skutki.
7 - ochrona przed zanurzeniem
Przy zanurzeniu urządzenia do wody na określony czas i przy określonym ciśnieniu, woda nie może dostać się do wnętrza osłony w takiej ilości, aby wywołać szkodliwe skutki.
8 - ochrona przed głębokim zanurzeniem
Urządzenie dostosowane do długotrwałego zanurzenia w wodzie w warunkach określonych przez wytwórcę.
